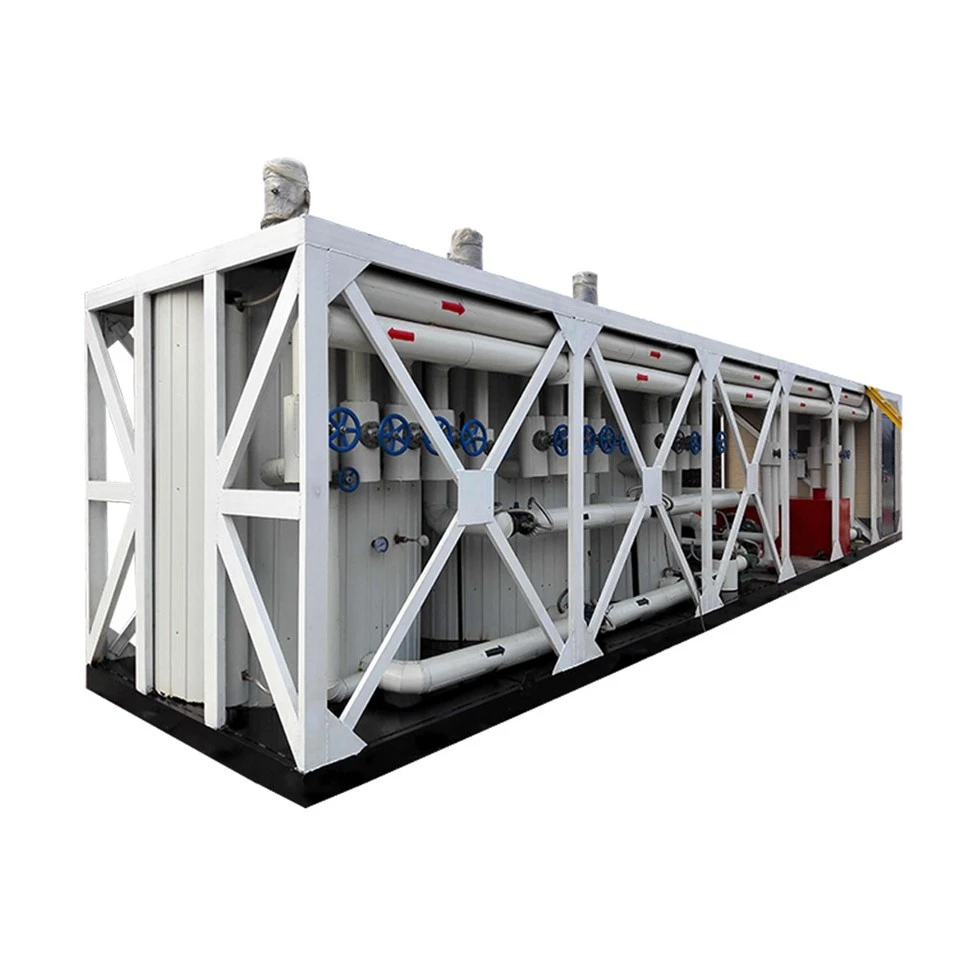

Vaakasuora lämpööljylämmitetty bitumisäiliö

Vaakasuora lämpööljylämmitteinen bitumisäiliö varastoi päällystebitumia kontrolloidussa lämpötilassa asfaltin tuotantoa ja bitumin käsittelyä varten. Ulkoinen lämpööljyjärjestelmä kierrättää lämmönsiirtoöljyä sisäisten kierukoiden kautta ja lämmittää varastoitua materiaalia ilman suoraa liekkikosketusta.
Epäsuora lämpööljylämmitys
Sisäiset lämmityspatterit siirtävät lämpöä bitumille. Patterin sijoittelu, lämmityspinta-ala ja öljyn kiertoolosuhteet valitaan vaaditun lämmitystehtävän mukaan.
Eristetty säilytystila
Mineraalivillaeristys ja suojaava metalliverhous auttavat vähentämään lämpöhäviöitä varastoinnin aikana. Eristeen paksuus ja verhousmateriaali voidaan määrittää ympäristöolosuhteiden ja projektin vaatimusten mukaan.
Vaakasuora asennus
Vaakasuora kokoonpano sopii kohteisiin, joissa asennuskorkeus, pääsy ja laitteiden sijoittelu vaikuttavat säiliön valintaan. Perustuskuormat, nostojärjestelyt ja asennusvälykset vaativat projektikohtaisen tarkastelun.
Kasvien integrointi
Lämpööljyliitännät, bitumilähdöt, lämpötilamittarit ja ohjausliitännät voidaan konfiguroida vastaamaan olemassa olevaa lämmitysjärjestelmää ja laitoksen putkistoa.

Seuraavat arvot ovat alustavia viitealueita. Lopulliset tiedot riippuvat hyväksytystä suunnittelusta, käyttöolosuhteista ja sovellettavista määräyksistä.

Tärkeimmät suunnittelunäkökohdat
Käytettävä kapasiteetti
Nimelliskapasiteetti ja käyttökelpoinen varastotilavuus on määriteltävä erikseen, jotta lämpölaajeneminen, käyttönesteen taso ja tarvittava vapaa tila otetaan huomioon.
Lämmitysvelvollisuus
Lämmitysteho riippuu varastotilavuudesta, alku- ja tavoitelämpötiloista, tarvittavasta lämmitysajasta, lämpööljyolosuhteista, patterin suunnittelusta ja ympäristön lämpötilasta.
Asennus ja Kuljetus
Kokonaismitat, käyttöpaino, perustuskuormat, nostokohdat ja kuljetuskuori tulee vahvistaa hyväksytyssä yleisjärjestelypiirustuksessa (GA).

Sisäiset lämmityspatterit
Patterin mitat, putkien tekniset tiedot, sijoittelu ja lämmityspinta-ala tulee määrittää vaadittujen lämpökäyttö- ja lämpööljypiirin olosuhteiden perusteella.
Eristys ja verhous
Eristeen paksuus ja verhousmateriaali voidaan valita ulkoaltistuksen, ympäristön lämpötilan, huoltomahdollisuuksien ja projektin spesifikaatioiden mukaan.
Lämpötilan valvonta ja valvonta
Paikallismittarit, lämpötila-anturit, korkean ja matalan lämpötilan hälytykset ja ohjauspaneeliliitännät voidaan määrittää tarvittavien valvonta- ja automaatiotoimintojen mukaan.
Bitumin siirtoliitännät
Tulo-, poisto-, tyhjennys-, tuuletus- ja muut prosessiliitännät tulee sijoittaa laitoksen putkistojärjestelyn ja käyttövaatimusten mukaisesti.
Valinnaiset varusteet
Öljylämpöyksiköt, bitumin siirtopumput, venttiilikokoonpanot, pääsytasot ja ohjauspaneelit voidaan sisällyttää toimitukseen teknisen katsauksen jälkeen.

Tarkastus- ja testausvaatimukset tulee määritellä projektin laatusuunnitelmassa ja mukauttaa soveltuvan rakennusmääräyksen ja ostotilauksen kanssa.
Materiaalin tarkastus
Materiaalilaadut ja jäljitettävyysasiakirjat tulee sopia ennen tuotantoa. EN 10204 Tyypin 3.1 materiaalisertifikaatit voidaan määrittää soveltuville materiaaleille tarvittaessa.
Hitsauksen tarkastus
Hitsausmenetelmien, hitsaajien pätevyyden, silmämääräisen tarkastuksen ja sovellettavien ainetta rikkomattomien testien (NDT) tulee noudattaa hyväksyttyä tarkastussuunnitelmaa ja sääntöjä.
Lämmityspatterin testaus
Sisäinen lämpööljypiiri on tarkastettava ja painetestattava hyväksytyn suunnittelun ja sovellettavien vaatimusten määritellyllä menetelmällä, testipaineella ja hyväksymiskriteereillä.
Mittojen ja pinnoitteiden tarkastus
Säiliön mitat, suuttimien paikat, ulkoisen pinnoitteen kunto ja pinnoitteen paksuus tulee tarkistaa hyväksyttyjen piirustusten ja projektin spesifikaatioiden perusteella.
Laadukas dokumentaatio
Sovittu dokumentaatiopaketti voi sisältää materiaalitodistuksia, hitsaus- ja NDT-pöytäkirjoja, painetestausraportteja, pinnoitteen tarkastuspöytäkirjoja, hyväksyttyjä piirustuksia sekä käyttö- ja huolto-ohjeita.

Asfaltin sekoituslaitokset
Tarjoaa lämmitetyn bitumivaraston ennen laitoksen siirto- ja sekoitusjärjestelmiä. Tarvittava kapasiteetti riippuu tuotannon kysynnästä, toimitustiheydestä ja toiminta-aikatauluista.
Tienrakennusprojektit
Tukee lämmitettyä bitumin varastointia projektikohteissa, joissa tarvitaan kiinteitä tai siirrettäviä laitteita. Kuljetussoveltuvuus riippuu säiliön mitoista, painosta ja nostojärjestelyistä.
Bitumiterminaalit ja -varastot
Useita säiliöitä voidaan integroida irtovarastojärjestelmään, jossa on yhteinen lämpööljylämmitys ja siirtoputkisto prosessisuunnittelun mukaan.
Polymeerimodifioidun bitumin (PMB) käsittely
PMB-sovellukset edellyttävät sideaineen koostumuksen, varastointilämpötilan, varastoinnin keston ja kierto- tai sekoitusvaatimusten huomioon ottamista ennen säiliön kokoonpanon viimeistelyä.

Anna seuraavat tiedot teknisen arvioinnin, GA-piirustuksen valmistelun ja tarjouksen tueksi.
Varastointivaatimukset
Vaadittu nimellis- ja käyttökapasiteetti, bitumilaatu, odotettu kulutus ja tavoitevarastointilämpötila.
Lämmitysolosuhteet
Lämpööljyn tulo- ja paluulämpötilat, käytettävissä oleva lämmitysteho, bitumin alkulämpötila ja tarvittava lämmitysaika.
Sivusto ja asennus
Projektin sijainti, ympäristön lämpötila-alue, sisä- tai ulkoasennus, käytettävissä oleva perustustila, pääsyolosuhteet ja kuljetusrajoitukset.
Liitännät ja säätimet
Vaaditut suutinkoot, laippastandardit, putkistojärjestelyt, lämpötilamittarit, hälytystoiminnot, virtalähteen ja ohjausjärjestelmän liitännät.
Suunnittelu- ja tarkastusvaatimukset
Sovellettava rakennuskoodi, kohdemarkkinoiden määräykset, materiaalisertifiointi, hitsaustarkastus, NDT:n laajuus ja testausdokumentaatio.
Toimitus laajuus ja toimitus
Vain säiliö tai täydellinen paketti, joka sisältää pumput, venttiilit, lämmityslaitteet ja säätimet; kohdesatama; purkujärjestelyt; ja vaaditut toimitusmitat.
Piirustukset, prosessin vuokaaviot, olemassa olevat laitespesifikaatiot ja projektin tekniset vaatimukset voidaan toimittaa tekniseen tarkasteluun ennen lopullista konfigurointia ja hinnoittelua.

Lähetä varastokapasiteettisi, bitumilaatusi, lämmitysolosuhteet ja projektin vaatimukset pyytääksesi alustavaa konfiguraatioarviointia ja tarjousta.
Lopullinen lämmitysteho, säiliön mitat, liitäntäjärjestely, tarkastuksen laajuus ja kuljetusjärjestelyt tulee vahvistaa ennen tilauksen tekemistä.
